LCD 16 x 1 "BOTTOM VIEW" TYPE REFLECTIF
Spécifications
- rétro-éclairage: non
- type d'afficheur + couleur: TN gris
- caractéristiques:
- 5 x 8 points avec curseur
- contrôleur incorporé (KS0066U ou équivalent)
- alimentation +5V
- duty cycle 1/16
- BKL piloté via pin1 (broche 1), pin2, ou pin15, pin16 ou A, K
- valeurs max. absolues:
- alimentation (Vdd-Vss): 10 à 40°
- tension d'entrée (Vi): 150ms
- électroniques:
- tension d'entrée (Vdd): 4.7 ~ 5.5V (à +5V) / 2.7 ~ 5.3V (à +3.3V)
- courant d'alimentation (Idd): 1.3mA typ. (à Vdd = 5V)
- tension de pilotage recommandée pour LCD (Vdd-V0): 4.3 ~ 4.7V (à 25°)
- tension directe de la LED (Vf): 4.2V typ. (à 25°C)
- courant direct de la LED (If): 110mA (à 25°C)

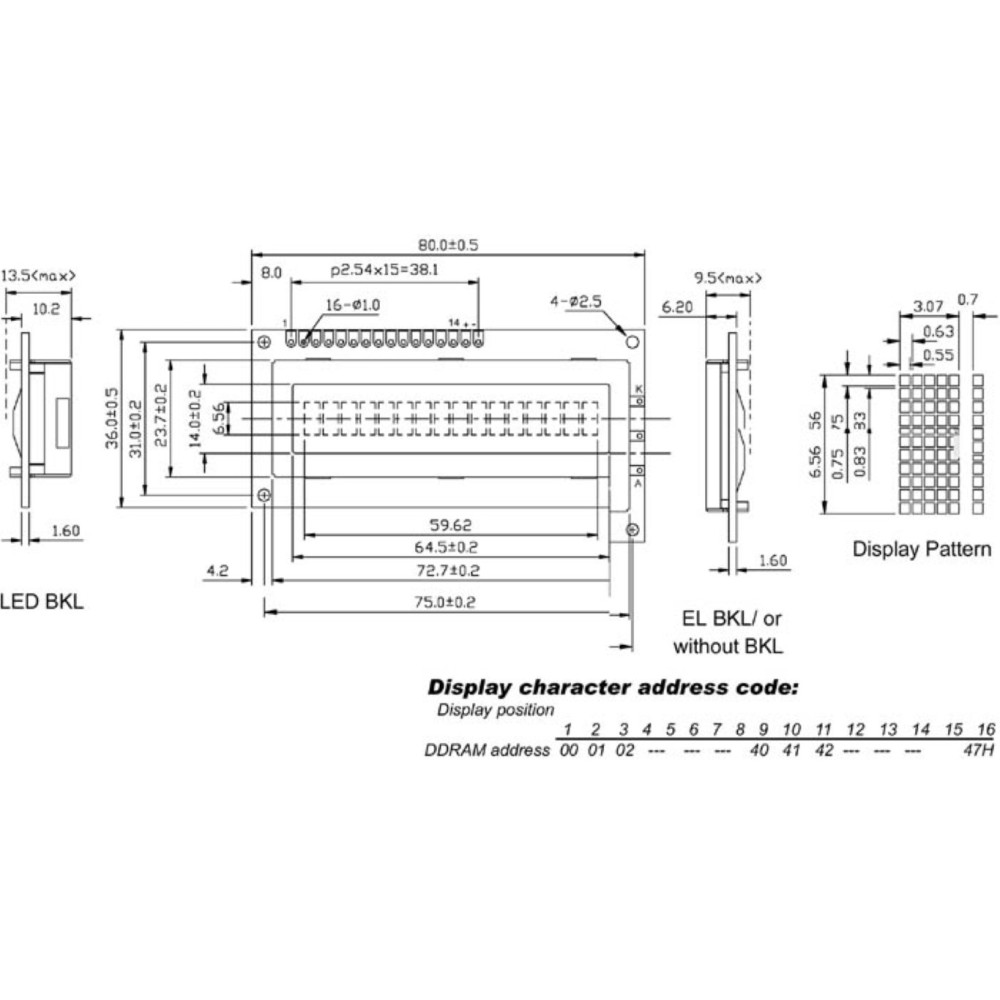

- mécaniques:
- dimensions module: 80.0 x 36.0mm
- dimensions écran: 64.5 x 14.0mm
- dimensions des points: 0.55 x 0.75mm
- dimensions des caractères: 3.07 x 6.56mm
- broches:
- GND: 1 (Vss)
- +5V: 2 (Vdd)
- contrast adjustment: 3 (V0)
- H/L register select signal: 4 (RS)
- H/L read/write signal: 5 (R/W)
- H/L enable signal: 6 (E)
- H/L data bus lines: 7 ~ 14 (DB0 ~ DB7)
- +4.2V for BKL: 15 (A)
- power supply for BKL (0V): 16 (K)
Dépêchez-vous ! Seulement 28 articles restants en stock.
Fiche technique
- Packaging
- Plastic Bag — carton int. 45 / ext. 135
Références spécifiques
- EAN-13
- 5410329219543
