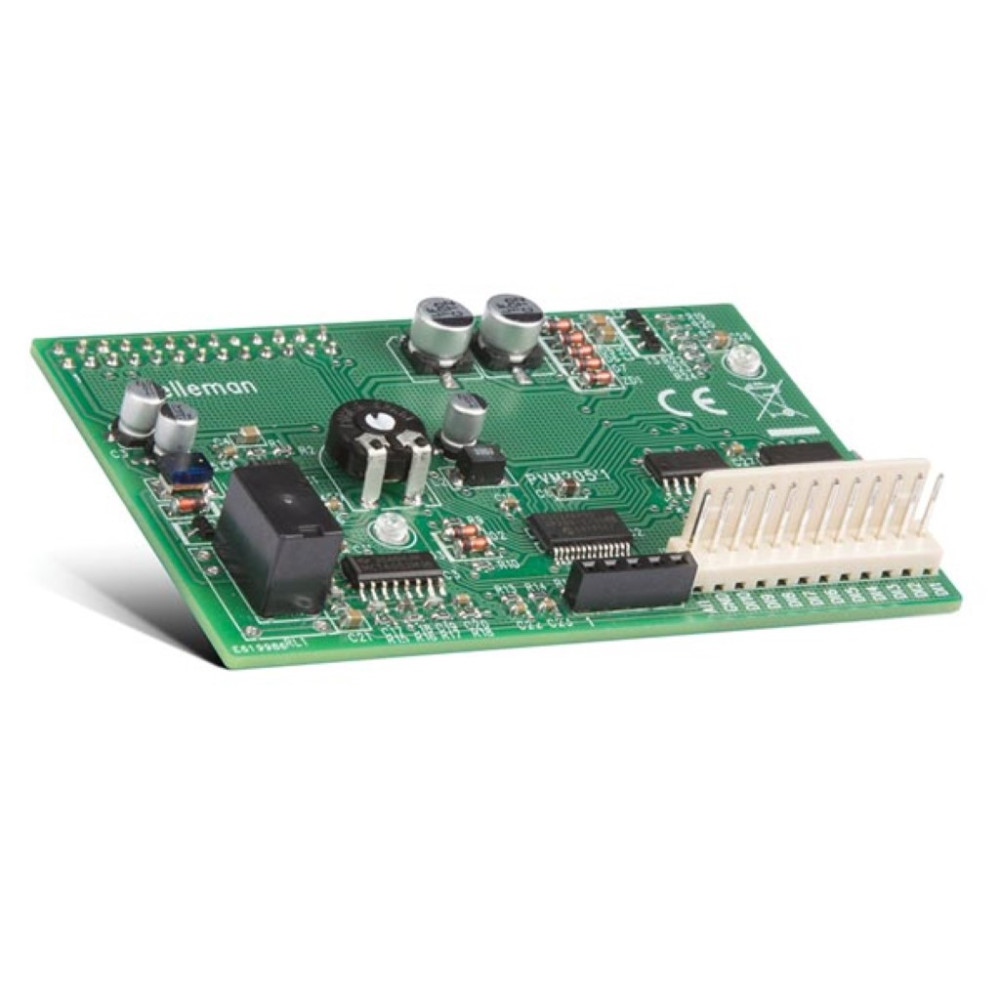

Oscilloscope et Logic Analyzer Shield pour Raspberry Pi
Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire !
Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application.
En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques.
Spécifications
- Caractéristiques physiques
- Couleur primaire: Vert
- Couleurs supplémentaires: Gris
- Couleurs supplémentaires détaillée: Argent métallique
- Profondeur du produit: 3.8 cm
- Hauteur du produit: 3.8 cm
- Largeur du produit: 15.8 cm
- Poids Produit: 46 g
- Caractéristiques techniques et performances
- Niveau de compétence en codage: 2
- Niveau de compétence en électronique: 3
- Niveau de compétence en mécanique: 1
- Niveau de compétence en soudure: non
- Spécifications kits & modules: <ul><li>oscilloscope :<ul><li>taux d'échantillonnage maximal : 1 MS/s</li><li>Bande passante de l'amplificateur d'entrée : 200 kHz (-3 dB)</li><li>les mesures peuvent être effectuées jusqu'à : 100 kHz</li><li>impédance d'entrée : 100kohm // 20pF</li><li>Tension d'entrée maximale : 30 Vp (AC + DC)</li><li>couplage d'entrée : AC+DC</li><li>Résolution AD : 8 bits</li><li>longueur d'enregistrement : 800 échantillons</li><li>modes d'exécution : exécution, simple</li><li>niveau de déclenchement réglable : en 254 étapes</li><li>plage de la base de temps : en 15 incréments de 5 s à 200 ms/division</li><li>plage de sensibilité d'entrée : en 6 étapes, de 100 mV/division à 5 V/division</li><li>sensibilité d'entrée : résolution d'affichage de 3 mV</li><li>lecture des marqueurs de temps et de tension</li><li>Lecture de fréquence (à travers des marqueurs)</li></ul></li></ul>
- Spécifications extra kits & modules: <ul><li>analyseur logique :<ul><li>Nombre de canaux : 10</li><li>longueur d'enregistrement : 10 × 800 échantillons</li><li>taux d'échantillonnage maximal : 1 MS/s</li><li>max. tension d'entrée : 5 VDC</li></ul></li></ul>
- Installation et montage
- Langues du manuel d'instructions: anglais
- Conformité & Certification
- GPSR responsable - Nom du contact: Velleman Group
- GPSR responsable - Adresse: Legen Heirweg 33, 9890, GAVERE, Belgium
- GPSR Responsable - Site web: http://www.vellemangroup.eu
- Responsable GPSR - Email: customercare@velleman.eu
- GPSR responsable - Numéro de téléphone: 09/384.36.11
Dépêchez-vous ! Seulement 70 articles restants en stock.
Fiche technique
- Packaging
- Box (Carton)
Références spécifiques
- EAN-13
- 5410329730277
